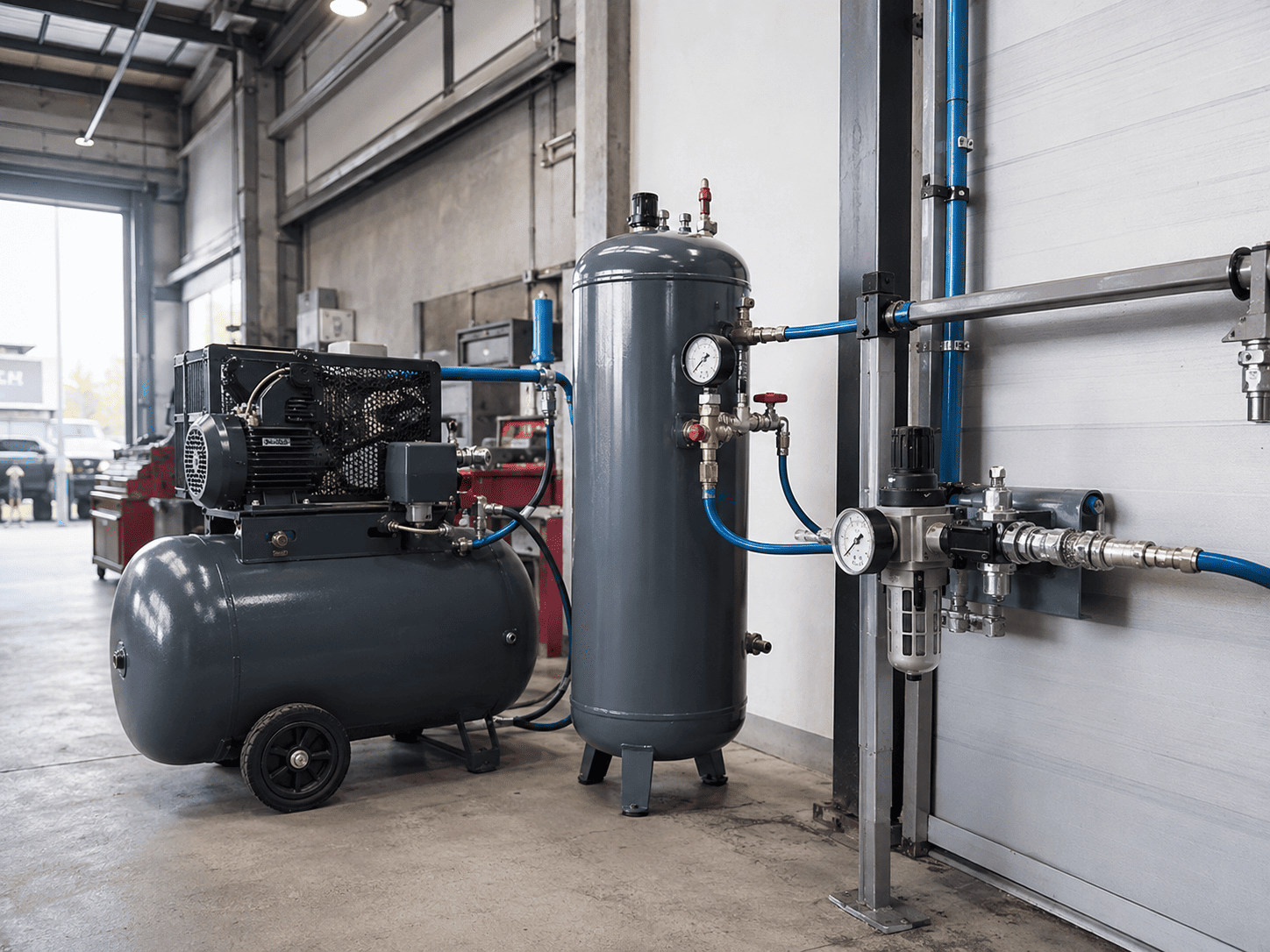

Устройство пневматического компрессора: схема и принцип работы

Устройство пневматического компрессора проще понять по пути воздуха. Сначала воздух проходит через входной фильтр, затем попадает в компрессорный блок, сжимается, поступает в ресивер или пневмолинию, проходит через элементы контроля и подготовки, а потом подается к инструменту или другому потребителю.

В типовой схеме важен не один узел, а вся цепочка: двигатель, компрессорный блок, ресивер, клапаны, манометр, реле давления, редуктор, влагоотделитель, фильтры, шланги и соединения. Точная комплектация зависит от модели, типа компрессора и задачи.

Что такое пневматический компрессор

Пневматический компрессор — это оборудование, которое сжимает атмосферный воздух и подает его в пневмосистему. От этого воздуха работает пневмоинструмент, продувка, окрасочное оборудование, пескоструйный аппарат и другие потребители.

Компрессор нельзя оценивать только по давлению или объему ресивера. Давление показывает уровень сжатия, а производительность показывает, сколько воздуха компрессор способен подавать при заданных условиях. Если производительности не хватает, давление под нагрузкой будет проседать.

Схема пневматического компрессора: как идет воздух

Базовая схема пневматического компрессора выглядит так:

1. Воздух поступает через входной фильтр.
2. Компрессорный блок сжимает воздух.
3. При сжатии воздух нагревается и затем частично охлаждается.
4. Сжатый воздух поступает в ресивер или сразу в линию.
5. Автоматика контролирует давление и режим работы.
6. Предохранительный клапан защищает систему от превышения допустимого давления.
7. Редуктор помогает выставить давление на выходе.
8. Влагоотделитель и фильтры подготавливают воздух перед потребителем.
9. Через шланг или пневмолинию воздух поступает к инструменту.

Основные узлы пневматического компрессора

Входной фильтр

Входной фильтр задерживает часть пыли и загрязнений до попадания воздуха в компрессорный блок. Это важно, потому что компрессор работает не с условным «чистым воздухом», а с реальным воздухом в помещении, мастерской или на объекте.

Если входной фильтр загрязнен или подобран неправильно, компрессор может терять подачу, а внутрь блока сжатия будет попадать больше пыли.

Компрессорный блок

Компрессорный блок — главный рабочий узел. Именно он сжимает воздух.

В поршневом компрессоре воздух сжимается за счет движения поршня в цилиндре. В винтовом компрессоре воздух сжимается между вращающимися роторами. Для этой статьи важно не сравнить все типы компрессоров, а понять общее: блок сжатия уменьшает объем воздуха и повышает давление.

Если нужен разбор промышленных типов, схем подключения и эксплуатации, смотрите отдельный материал про промышленные компрессоры.

Двигатель и привод

Двигатель передает энергию компрессорному блоку. В электрических моделях это электродвигатель. В мобильных дизельных станциях — дизельный двигатель.

Передача может быть прямой или ременной. На практике важно, чтобы двигатель и компрессорный блок были согласованы по нагрузке. Слабый привод не даст стабильной работы, даже если остальные элементы схемы исправны.

Ресивер

Ресивер — это емкость для запаса сжатого воздуха. Он помогает сглаживать пульсации, уменьшать частоту включений и давать системе небольшой резерв.

Ресивер не производит воздух. Если потребитель расходует больше воздуха, чем компрессор успевает подавать, запас в ресивере закончится, а давление начнет падать. Поэтому большой ресивер не превращает слабый компрессор в производительный.

Обратный клапан

Обратный клапан не дает сжатому воздуху идти назад из ресивера к компрессорному блоку. В типовой схеме он помогает удерживать давление в ресивере, когда компрессор остановлен или находится между циклами работы.

Предохранительный клапан

Предохранительный клапан защищает систему от превышения давления. Если давление выходит за допустимый предел, клапан должен сбросить избыточное давление.

Это не рабочий регулятор, а элемент безопасности. Его нельзя блокировать, использовать как способ настройки компрессора или заменять неподходящими деталями. Рабочее давление шлангов, фильтров, клапанов и соединений нужно сверять с паспортом оборудования и требованиями производителя.

Манометр, реле давления и автоматика

Манометр показывает давление в ресивере или на участке линии, где он установлен. Реле давления управляет включением и отключением компрессора по заданному диапазону. Автоматика может контролировать запуск, остановку, защиту от перегрева и другие параметры — в зависимости от модели.

Базовая логика такая: когда давление падает до нижнего порога, компрессор включается; когда достигает верхнего порога, отключается или переходит в другой режим.

Редуктор давления

Редуктор снижает давление на выходе до нужного значения для инструмента или участка линии. Он не увеличивает производительность компрессора и не компенсирует нехватку воздуха.

Если компрессор не успевает подавать нужный объем, редуктор не решит проблему. Давление под нагрузкой все равно будет проседать.

Влагоотделитель и фильтры

При сжатии и охлаждении воздуха в системе появляется влага. Для многих задач она мешает: ухудшает работу инструмента, влияет на окраску, пескоструй, продувку и стабильность подачи.

Влагоотделитель и фильтры помогают подготовить воздух перед потребителем. Состав подготовки зависит от задачи: для обычного пневмоинструмента требования одни, для окраски или технологического процесса — другие.

Таблица: за что отвечает каждый узел

Как работает пневматический компрессор по шагам

Принцип работы пневматического компрессора можно описать одной цепочкой:

1. Компрессор забирает атмосферный воздух.
2. Воздух проходит через входной фильтр.
3. Компрессорный блок сжимает воздух.
4. При сжатии воздух нагревается.
5. Сжатый воздух поступает в ресивер или линию.
6. Автоматика контролирует давление.
7. Воздух проходит через редуктор, фильтры и влагоотделитель.
8. Подготовленный воздух идет к инструменту или оборудованию.

Если на любом участке есть слабое место, вся система работает хуже. Узкий шланг, грязный фильтр, вода в линии, утечки или неправильное давление могут испортить работу даже при исправном компрессорном блоке.

Чем отличается устройство поршневого и винтового компрессора

Для бытовых, гаражных и периодических задач часто встречаются поршневые модели. Для длительной работы на объекте часто рассматривают винтовые компрессорные станции, если нужен устойчивый поток воздуха. Но выбор типа — это отдельная тема, потому что он зависит от расхода, давления, режима работы и потребителя воздуха.

Что чаще всего понимают неправильно

• Смотреть только на давление. Компрессор может показывать нужные «бар» без нагрузки, но не удерживать их во время работы инструмента.
• Считать ресивер главным параметром. Ресивер хранит воздух, но не производит его. Для длительной нагрузки важна производительность компрессорного блока.
• Думать, что редуктор добавляет мощность. Редуктор регулирует давление на выходе, но не увеличивает поток воздуха.
• Игнорировать влагу. Вода в линии может мешать инструменту, пескострую, окраске и продувке.
• Не учитывать шланги и соединения. Потери могут появляться не только в компрессоре, но и на линии: в рукавах, переходниках, фильтрах и соединениях.

Когда одной схемы недостаточно

Схема помогает понять устройство пневматического компрессора, но не заменяет подбор оборудования под задачу.

Если компрессор нужен для гайковерта, отбойного молотка, шлифмашины или другого инструмента, нужно считать расход воздуха и рабочее давление. Для этого есть отдельная статья о том, какой компрессор нужен для пневмоинструмента.

Если речь идет о промышленном объекте, длительной смене, нескольких потребителях или мобильной дизельной станции, лучше смотреть материал про промышленный компрессор.

Если задача связана с пескоструем, нельзя выбирать компрессор только по ресиверу и давлению. Там важны сопло, расход воздуха, сухость линии и стабильная подача.

Вывод

Пневматический компрессор — это не только компрессорный блок и ресивер. Работает вся схема: входной фильтр, двигатель, блок сжатия, ресивер, обратный и предохранительный клапаны, манометр, реле давления, редуктор, влагоотделитель, фильтры, шланги и соединения.

Чтобы понять, будет ли компрессор нормально работать, нужно смотреть не на один параметр, а на цепочку целиком: как воздух забирается, сжимается, накапливается, регулируется, очищается и доходит до потребителя.

FAQ

Что входит в устройство пневматического компрессора?

В типовую схему входят входной фильтр, двигатель, компрессорный блок, ресивер, обратный клапан, предохранительный клапан, манометр, реле давления, редуктор, влагоотделитель, фильтры, шланги и соединения. Конкретный состав зависит от модели.

Для чего нужен ресивер в компрессоре?

Ресивер хранит запас сжатого воздуха и помогает сглаживать работу системы. Но он не заменяет производительность компрессора.

Что показывает манометр компрессора?

Манометр показывает давление в ресивере или на участке линии, где он установлен.

Зачем нужен влагоотделитель?

Влагоотделитель помогает отделять часть влаги из сжатого воздуха перед подачей к инструменту или оборудованию.

Можно ли подключать пневмоинструмент напрямую к компрессору?

Иногда можно, если это допускает схема и хватает подготовки воздуха. Но чаще между компрессором и инструментом нужны редуктор, фильтр, влагоотделитель и подходящий шланг.

Чем поршневой компрессор отличается от винтового?

В поршневом компрессоре воздух сжимается поршнем в цилиндре. В винтовом — между вращающимися роторами.

Нужно подобрать компрессор под задачу?

Если схема нужна не для теории, а для подбора компрессора под объект, опишите инструмент, режим работы, нужное давление и место работы. По этим данным проще понять, какая производительность нужна и какой компрессор подойдет без просадок.
